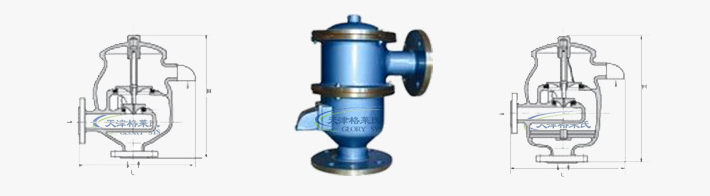

帶吸入接管呼吸閥（HXF-III型） 帶吸入接管阻火呼吸閥（HXF-IIIZ型）
帶呼出接管呼吸閥（HXF-IV型） 帶呼出接管阻火呼吸閥（HXF-IVZ型）
我司的系列呼吸閥，內設有靜電保護裝置，時刻與罐體保持同等電位。根據不同介質環境的需求，可分為單功能呼吸閥及呼吸閥配合阻火器、阻火層的組合體式的阻火呼吸閥，杜絕火源進入呼吸閥殼內。根據結構不同可分為全天候（阻火）呼吸閥、（阻火）單呼（單吸）閥、帶接管（阻火）單呼（單吸）閥、帶雙接管（阻火）呼吸閥、快開呼吸閥等，針對北方地域冬天氣候偏冷的特點，我公司專門研發出夾套保溫呼吸閥，其殼體采用夾套處理，閥口采用聚四氟材料，具有耐低溫、防霜凍、泄漏量小、密封性能好、檢修、清洗、更換方便等優點。
|
DN
|
L
|
H
|
|
25
|
1"
|
160
|
500
|
|
50
|
2"
|
320
|
650
|
|
80
|
3"
|
450
|
750
|
|
100
|
4"
|
450
|
950
|
|
150
|
6"
|
620
|
1100
|
|
200
|
8"
|
750
|
1200
|
|
250
|
10"
|
850
|
1500
|
主要技術參數:
? 適用于各種石油、化工、醫藥、能源、特殊液體或氣體等物料的存儲；
? 操作壓力：
A:-295Pa(-30mmH2O) ~ +355Pa(+36mmH2O)
B:-295Pa(-30mmH2O) ~ +980Pa(+100mmH2O)
C:-295Pa(-30mmH2O) ~ +1750Pa(+180mmH2O)
D:客戶指定-500Pa(-50mmH2O) ~ +9800Pa(+1000mmH2O)
? 防爆級別：BS 5501: IIA、IIB、IIC；
? 殼體材質：碳鋼、鋁合金、不銹鋼：SUS304、SUS304L、SUS316、SUS316L、襯里等；
? 閥盤、閥座材料：鋁合金、不銹鋼等；
? 密封件材質：丁晴橡膠、聚四氟乙烯等；
? 法蘭標準：HG20592-97 PN1.0，或GB、SH、HGJ、JB、ANSI、JIS等；
? 制造、檢測標準：按石油儲罐呼吸閥SY7511-96、石油儲罐阻火器阻火性能和試驗方法GB5908-86等標準進行制造和驗收，或客戶指定標準。
性能及特點：
? 呼吸閥的閥體能承受0.2Mpa的水壓，無滲透和變形現象；
? 呼吸閥耐低溫性能在空氣相對濕度大于70%，最低溫度為-30℃時，經過24小時的冷凍后，其閥盤開啟壓力符合工作壓力要求，（允許壓差正負20pa）；
? 呼吸閥的閥盤部件動作時，靈敏度高，動作完成后，保證密封；
? 呼吸閥閥內留有足夠的空間，保證儲罐的通氣量；
? 呼吸閥沒達到工作壓力以前：公稱通徑≤150mm，其泄漏量≤0.04m3/h；
? 公稱通徑≥220mm，其泄漏量≤0.4m3/h；
? 當呼吸閥達到了工作壓力以后：閥盤立即開啟，保證儲罐正常的通氣要求；
? 呼吸閥通氣量在不同公稱通徑及壓力等級下的數據參考表：
|
DN
|
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
PN
|
通氣量(m3/h)
|
|
A
|
355
|
18
|
23
|
45
|
90
|
190
|
340
|
550
|
820
|
1050
|
|
-295
|
16
|
16
|
35
|
75
|
160
|
280
|
450
|
760
|
910
|
|
B
|
980
|
21
|
27
|
55
|
100
|
200
|
380
|
600
|
900
|
1130
|
|
-295
|
16
|
16
|
35
|
75
|
160
|
280
|
450
|
760
|
910
|
|
C
|
1750
|
26
|
32
|
85
|
140
|
280
|
500
|
800
|
1150
|
1150
|
|
-295
|
40
|
20
|
35
|
75
|
160
|
280
|
450
|
760
|
910
|
維護與保養：
? 呼吸閥系列產品運輸或庫存時不可倒置，應存放在防雨、防塵設置的倉庫中；
? 操作人員應每月對呼吸閥產品檢查一次，檢查閥盤、閥座、閥桿、閥套等部件是否有灰塵、污垢， 若有應清理干凈，每半年對閥座、閥桿擦拭潤滑油；
? 呼吸閥產品應每年對殼體內外表面油漆重新涂刷一遍；
? 保溫（阻火）呼吸閥的維護與保養每月一次，冬季每月兩次。其方法：先將閥蓋輕輕打開，把真空閥盤和壓力閥盤取出，檢查閥盤與閥盤密封處、閥盤導桿與導桿套有無油污和臟物，如出現油污和臟物應清除干凈，然后裝回原位，上下拉動幾下，檢查開啟是否靈活可靠，蒸氣壁內用清水清洗后，涼干后。如果一切正常，再將閥蓋蓋好緊固，蒸氣管連接好；
? 在維護與保養中，如發現閥盤有劃痕、磨損、蒸氣泄密等異?，F象，應即刻更換或與我公司聯系。
訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準等詳細參數。以上產品參數僅供參考，我公司可根據用戶要求訂加工，歡迎來電來函。
|
